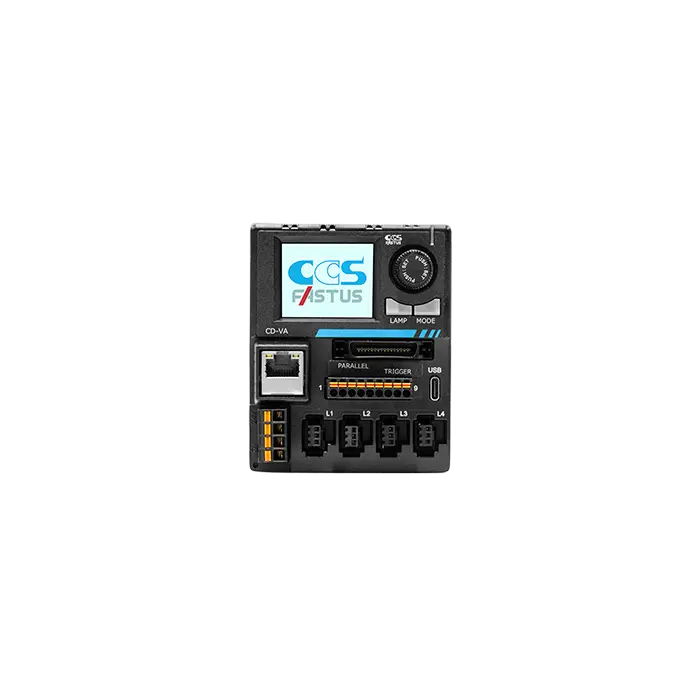

Bộ điều khiển nhỏ gọn và đa chức năng loại đầu vào DC, CD-VA10024-2P, CCS

Kích thước: Chiều rộng 80 mm x Chiều sâu 99 mm x Chiều cao 98 mm
Đơn vị chiếu sáng áp dụng (thông số công suất): Hệ thống chiếu sáng 24 VDC, tổng công suất 100 W cho 2 kênh (1 kênh 50 W hoặc thấp hơn)
Số lượng kênh: 2 kênh
Phương pháp lái xe: Ánh sáng liên tục
Phương pháp chiếu sáng: Phát xạ liên tục, chiếu sáng nhấp nháy (chế độ tăng cường khi thời gian chiếu sáng là 1000 μs hoặc ngắn hơn)
Thời gian chiếu sáng nhấp nháy: [Tần số PWM 100 kHz DC] 10 μs ~ 9990 μs (bước 10 μs), 1 ms đến 999 ms (bước 1 ms); [Tần số PWM 130 kHz DC] 7.6 μs ~ 7684.6 μs (bước khoảng 7.692 μs), 1 ms ~ 999 ms (bước 1 ms); [Giới hạn chu kỳ chiếu sáng] Chu kỳ hoạt động 7% (yêu cầu chu kỳ có độ rộng xung gấp 14.3 lần trở lên)
Phương pháp kiểm soát cường độ: Điều khiển PWM (tần số: 100 kHz DC, 130 kHz DC), điều khiển điện áp thay đổi
Cài đặt cường độ ánh sáng: 1.000 cấp độ (từ 0 đến 999)
Công suất đầu vào: 24 VDC ± 10%
Điện áp đầu ra: Chế độ PWM: 24 VDC; Chế độ nhấp nháy: 48 VDC (tự động chuyển sang 24 VDC khi thời gian ≥ 1 ms, áp dụng 48 VDC khi ≤ 1000 μs); Chế độ điện áp thay đổi: THẤP 12 đến 24 V, CAO 18 đến 24 V (không hỗ trợ quá tải)
Dòng điện đầu ra: Chế độ lưu trữ: 5.0 A/kênh (chu kỳ hoạt động 7%)
Phương pháp kiểm soát bên ngoài: Giao tiếp USB (tốc độ cao, đầu nối Type-C), giao tiếp song song, giao tiếp RS-232C
Giao diện truyền thông: USB: giao tiếp nối tiếp qua cổng COM ảo; RS-232C: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps
Đầu nối đầu ra: SMP-03V-BC
Tuân thủ các tiêu chuẩn: [Tiêu chuẩn tương thích] CE, UKCA (không tuân thủ KC); [Quy định về môi trường] RoHS; [Mức độ bảo vệ] IP20 (IEC 60529)
Nhiệt độ và độ ẩm hoạt động: Nhiệt độ: 0 đến 40°C, Độ ẩm: 20 đến 85%RH (không ngưng tụ)
Nhiệt độ và độ ẩm bảo quản: Nhiệt độ: -20 đến 60°C, Độ ẩm: 20 đến 85%RH (không ngưng tụ)
Phương pháp làm mát: Làm mát bằng không khí tự nhiên
Cân nặng: 260 g
Vật liệu: Polycarbonate
Phụ kiện: Sách hướng dẫn phần cứng x 1, Đầu nối kích hoạt x 1, Đầu nối nguồn x 1
