E5S1.5
3,740,000 ₫

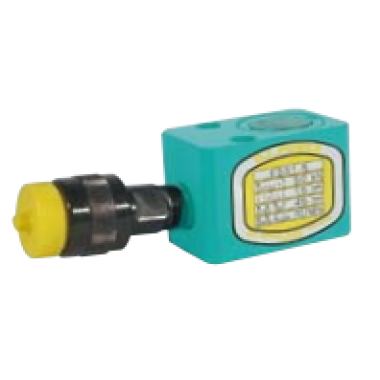

- Tên gọi: Kích thủy lực 1 chiều (thông thường) E5S1.5
- Mã đặt hàng: 10080001
- Thương hiệu: OSAKA
- Xuất xứ: JAPAN
Chiều dày vòng đệm (t) (mm)
Bơm điện tương thích
NEX-2 hoặc GH1/2
Bơm tay tương thích
TWA-0.3 hoặc TWA-0.7
Khớp nối đi kèm
B-6JG
Khoảng cách từ đáy kích đến khớp nối (L) (mm)
19
Kích thước cửa dẫn dầu (m)
NPT3/8
Đường kính vòng đệm (o) (mm)
Đường kính pittông (f) (mm)
25
Khoảng cách từ bulong chìm đến tâm đáy kích (s) (mm)
Như bản vẽ kỹ thuật
Bước ren bulong chìm đáy kích (c) (mm)
Như bản vẽ kỹ thuật
Bước ren trong đầu kích (b) (mm)
Chiều dài ren trong đầu kích (k) (mm)
Chiều dài ren ngoài đầu kích (j) (mm)
Bước ren ngoài đầu kích (a) (mm)
Dung tích dầu (ml)
11
Sức nâng (KN(tf))
50(5)
Trọng lượng ước chừng (kg)
1.4
Đường kính xylanh (d) (mm)
30
Đường kính thân kích (D) (mm)
Như bản vẽ kỹ thuật
Chiều cao tĩnh (H) (mm)
45
Diện tích bề mặt xylanh (cm2)
7.07
Hành trình (mm)
15
* Đặc điểm:
• Thanh pit-tông được mạ crôm cứng.
• Có vòng đệm đẩy ở đầu kích.
• Các ứng dụng đảo ngược yêu cầu phải có một vòng đệm cố định.
• Có bulong chìm dưới đáy kích, dễ lắp đặt với các thiết bị khác.
• Có ren ở đầu kích.
• Được thiết kế nhẹ và nhỏ gọn.
• Tải trọng cho phép: 1/20 sức nâng.
* Ứng dụng:
• Nâng tải nặng
• Sử dụng cho máy ép đơn giản
